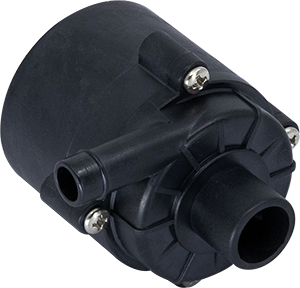

JCM-12M (이동형)
제품특징
- 세라믹 샤프트(Shaft)를 축으로 하여 부식방지 및 수명, 안전성향상
- 모터 축의 누수를 방지하기 위해 커버 케이스를 밀폐형으로 설계
- 모터 배선을 통해 누수되는 것을 방지하기 위해 Epoxy Moiding
- 저소음 BLDC 펌프 모터
BLDC PUMP 일반형
| 구동방식 | 유체 토출 방식 |
|---|---|
| 모 터 | SENSORLESS MOTOR |
| 펌프외장 | 개방형 |
| 사용조건 | 온수매트 펌프용 외 |
| 사용유체 및 온도 | 상수도 및 지하수 (0℃~90℃) – 단, 동결시 제외 |
| 사용 주위온도 | -20℃ ~ 40℃ |
| 사용 주위습도 | 45% ~ 85% |
성 능
| 전압 | DC 12V |
|---|---|
| 소비전력 | 3W ~5W |
| 부하시 정격 전류 | 100mA ~ 500mA |
| 유량 | 0.5 ℓ/min ~ 3.0ℓ/min |
| 회전수 | 700 RPM ~ 3,500 RPM (부하시) |
| 양정 | 0.5M ~ 2.8M |
| 절연 등급 | F종 (150℃) |
| 소음측정 | 부하시 27dB 이하 |

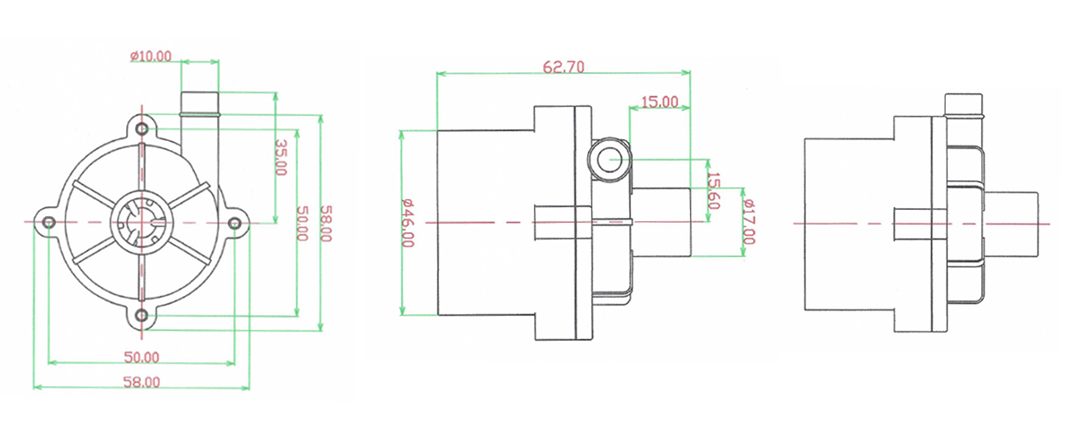

치수
BLDC 펌프모터 제어방식
| 구분 | 제어 방식 / 사양 | ||
|---|---|---|---|
| PWM 제어 | VSP 제어 | ||
| 입력 전압 (VBB) | DC4V~DC18V | DC 12V | DC 12V |
| 입력 전류 | MAX 0.8A | MAX 0.8A | MAX 0.8A |
| FG 출력 | 2 pluse / 회전 | 2 pluse / 회전 | 2 pluse / 회전 |
| PWM Duty | 0% ~ 100% | – | – |
| PWM 주파수 | 20 KHz | – | – |
| PWM 입력전압 | 0V~5V | – | – |
| MOTOR 에어 기능 | – | 에어빼기 기능 적용 | – |

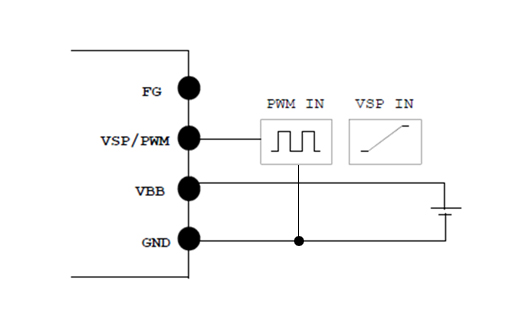

PWM / VSP 제어 회로도

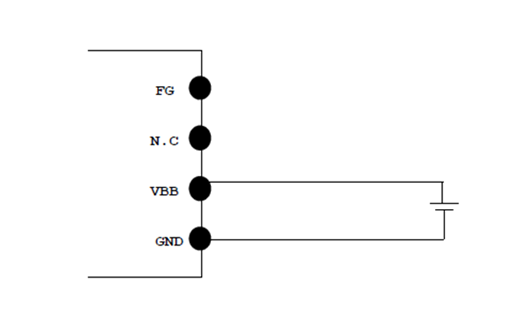

DC 12V 무단제어 회로도
