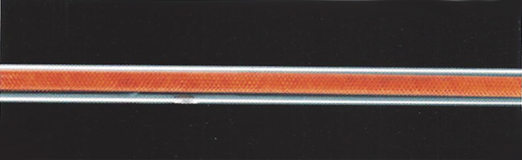

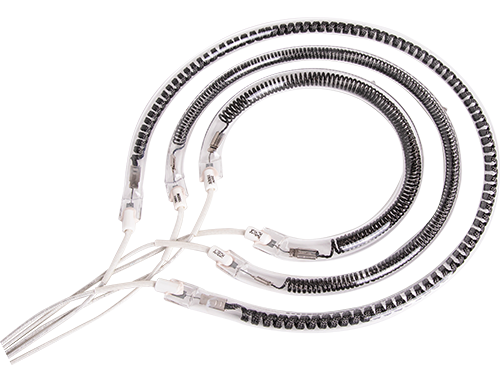

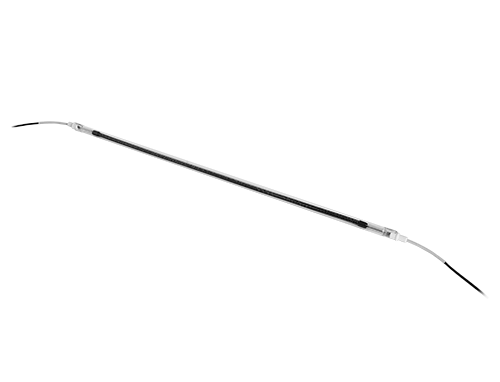

카본히터 램프(탄소)

제품특징

탄소섬유를 나노 특수 가공 기술로 개발한 신개념의 히터
태양광 범위에서 중적외선과 원적외선 파장 대역으로 건강에 매우 유익한 복사열
중적외선 파장 대역(2㎛~4㎛)은 농식품 건조 가열시 효능 극대화
주위 산소를 태우지 않는 친환경 히터
히터가 발열할 때 원적외선 방사
식물, 원예농 하우스 난방 시 원적외선 방출로 작물의 빛깔과 발육이 현저히 좋아짐
바람의 영향을 받지 않는 복사열 방식
작동 시 저항부하로서 돌입 전류(Inrush Current)가 발생하지 않음
스위치를 켜는 순간 3~5초 이내로 100% 발열
연속 사용시간 10,000hr 이상의 특수 히터
Cost Performance 가격대비,고품질,고효율 카본히터

적용(용도)

난방용 : 전기스토브, 사우나, 전기장판, 온풍기, 치료기, 고다쯔 등
조리용 : 전자레인지, 토스터, 전기오븐, 전기포트, 로스터, 가정용기기, 업무용기기 등
건 조 : 도료, 잉크바니스, 접착제, 포, 실, 나염, 석고, 코팅, 로, 유약, 어, 육, 야채, 면, 빵, 차 등
가 열 : 졸임, 햄, 소시지, 어묵, 쿠키, 복사기(토너), 헤어드라이기, 건조기 등
보 온 : 식품의 발효, 숙성, 보온 등
치료용 : 류마티스, 관절염, 근육통열상, 오십견 (어깨결림) 운동부상, 신경통, 고혈압,심장혈관계통의 병, 혈액 순환장애, 신장기능 장애, 만성염증, 기관지염, 천식, 감기예방, 피부병, 불포화지방제거, 과로로 인한 쇠약, 불면증, 스트레스해소, 해독, 체내의 불순물제거, 산후조리, 여드림 완화, 체중감량 <마사지할 때, 샤워할때, 근적외선 사우나 방에서>피부미용실, 사우나실 등
사용처 : 피부미용실/맛사지숍, 목용탕/샤워/사우나, 침실, 약국, 화장실, 공장, 창고, 항공기격납고, 쇼핑몰/백화점, 호텔, 교회, 성당, 절, 골프연습장/스포츠센타 정원/야외카페, 전시장, 농장,실내화원, 동물원, 레스토랑/커피숍, 학교/강당, 훈련장, 식당/조리실, 건조장, 숙성실

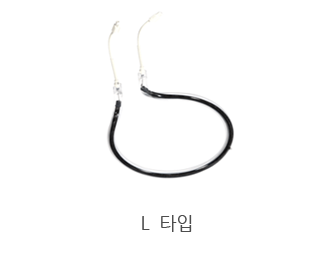

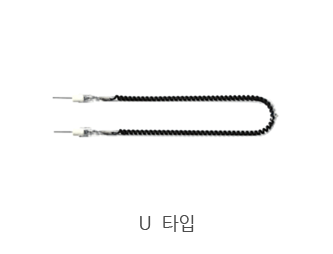

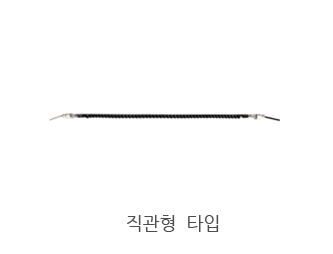

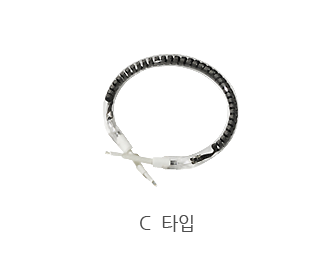

히터종류

PDF 파일보기

히터성능비교표

비교항목	나노카본히터	할로겐	하이라이트	가스히터
파장명	중, 원적외선	근적외선 단파장	원적외선	–
파장크기	2~11㎛(중,장파장)	0.76~2㎛(단파장)	4~11mm (중,장파장)	11㎛이상
색온도	900-1200 ℃	3000-4000 ℃	700-1000 ℃	250-300℃
눈부심	없음	매우 눈부심	없음	없음
열전달방식	복사열, 대류열	복사열	대류열	대류열
최대출력 도달시간	순간적(3초이내)	순간적(1초이내)	3분	3분
에너지	전기	전기	전기	LPG/LNG
열효율	85~90%	70~85%	80~85%	30%미만
수명	5,000시간이상(연속가열시)	2,000시간이하(연속가열시)	5,000시간이상(연속가열시)	연속가열 불가능
환기여부	불필요	불필요	불필요	반드시 필요
안전성	매우뛰어남	일반	매우뛰어남	매우위험
설치조건	모든 환경에 적합	모든 환경에 적합	모든 환경에 적합	실내(사무실/가정)가능
열선재질	CARBON	Ni/Cr, W	세라믹합금	–
사용가스	무	할로겐가스	무	LPG
물2L 100℃ 가열시간	1800W / 12분	–	1800W / 14분	소버너/ 14분

생산규격

사용 유리관 (석영유리) 외경은 ∅ 8mm, ∅ 10mm, ∅ 12mm, ∅ 13mm, ∅ 15mm표준 사이즈 기준입니다.
표준 유리관 외 규격은 별도 제작 가능합니다.
표준 소재의 길이는 직경은 ∅ 10mm 유리관 사용 기준이며 유리관 직경이 다른 경우에는 품질 기준에 맞게 제작이 가능합니다.
표준 유리관 길이는 표준 소재 사이즈 70mm를 더하면 됩니다.
기타 규격외의 제품은 당사로 문의 주시기 바랍니다.

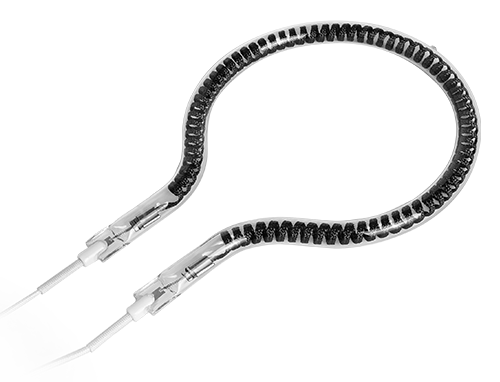

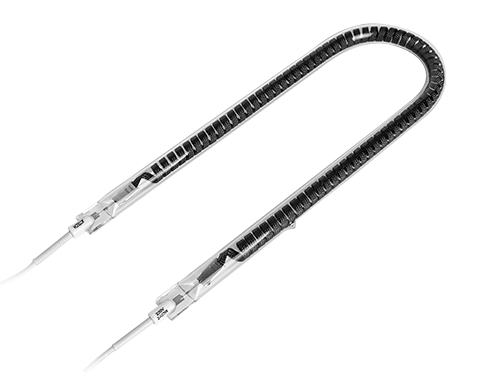

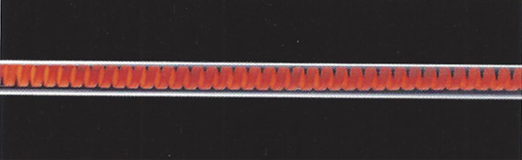

SPIRAL –Type Series(Heater Weaving Type)

전압	소비전력	표준 소재 길이 (mm)
전압	소비전력	최소	최대
100~220V	300W~500W	120	500
	600W~900W	200	700
	1,000W~1,200W	250	800
	1,300W~1,500W	300	1000
	2,000W~2,400W	~	~
	2,500W~3,000W	~	~
220~240V	300W~500W	120	500
	600W~900W	150	600
	1,000W~1,200W	150	800
	1,300W~1,500W	200	800
	2,000W~2,400W	300	900
	2,500W~3,000W	350	1200

MESH – Type Series(Heater Weaving Type)

전압	소비전력	표준 소재 길이 (mm)
전압	소비전력	최소	최대
100~220V	500W	200	400
	600W~900W	250	400
	1,000W~1,200W	350	450
	1,300W~1,500W	400	500
	2,000W~2,400W	~	~
	2,500W~3,000W	~	~
220~240V	300W~500W	~	~
	600W~900W	250	400
	1,000W~1,200W	350	450
	1,300W~1,500W	400	600
	2,000W~2,400W	500	700
	2,500W~3,000W	550	700

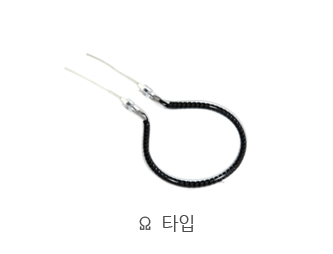

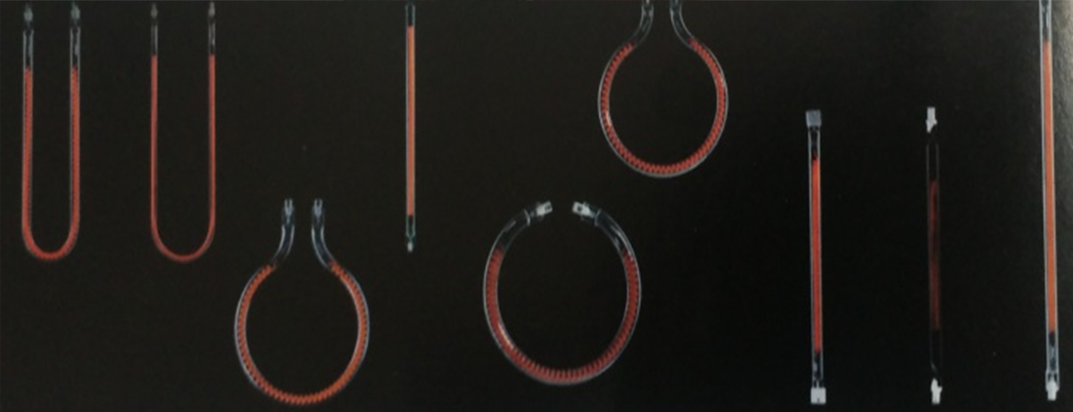

TYPE 별 제작 규격

기술자료

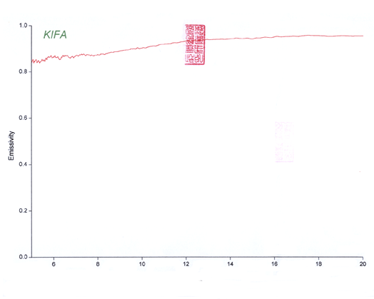

카본 섬유히터 파장대 방사율 특성표

– 적외선은 파장역에 따라 3가지로 분류

근적외선(IR-A) : 약 0.8<-> 1.5 ~ 2.0 / 할로겐히터의 피크파장 영역
중적외선(IR-B) : 약 1.5 ~ 2.0 <-> 4.0 ~ 5.6 / 카본 섬유히터의 피크파장 영역
원적외선(IR-C) : 약 4.0 ~ 5.6 이상 / 세라믹히터의 피크파장 영역

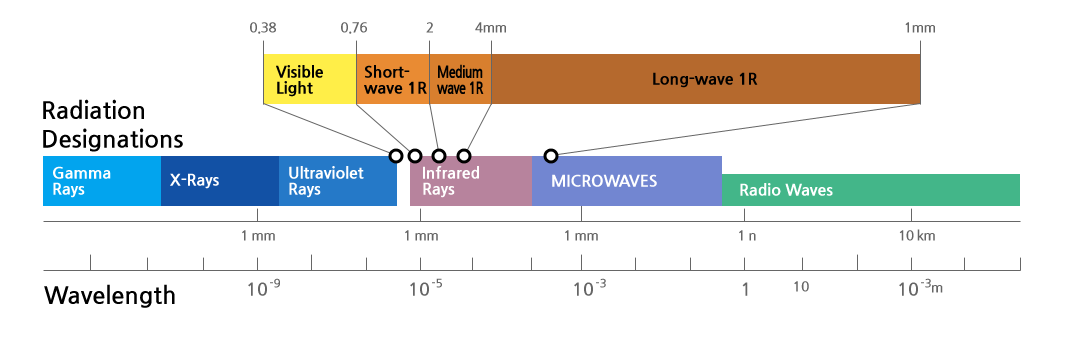

적외선의 개요

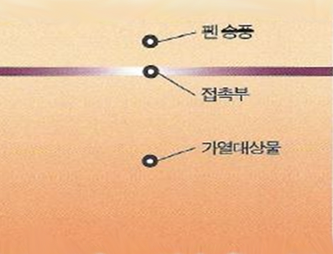

– 가열방법의 종류

전도가열

열풍로 등의 가열에 사용되고 공기나 가스를 가열, 고온화해서 대상물을 가열합니다.

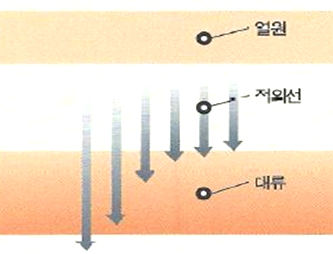

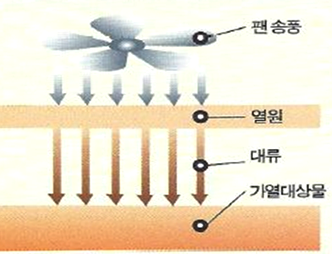

대류가열

가열플레이트 등의 가열방법으로 열원과 접촉 대상물에 열을 전도시켜 가열합니다.

복사가열

카본 섬유히터 등의 가열 방법으로 열원에서 조사되는 적외선이 대상물에 흡수 마찰열이 발생 가열됩니다.

물질에서의 적외선

방사의 분광분포

파장과 온도의 관계는 빈의 변위법칙 (Wien’s displacement law)으로 λ m§ T=2898[㎚§ K] λ=2898/T로 나타나 상단그림이 이 수식에 대응합니다.
( · λ : 파장 ·T= 절대온도)
슈테판 볼츠만 법칙(Stefan-Boltzmann law)에 의한 물체의 방사에너지는 절대온도의 4승에 비례합니다.
열원의 온도상승에 따른 전열량의 증가는 열전도나 대류에 의한 열원의 전달에 비해 훨씬 큰 것을 알 수 있습니다.

적외선의 가열원리

적외선 가열이란?

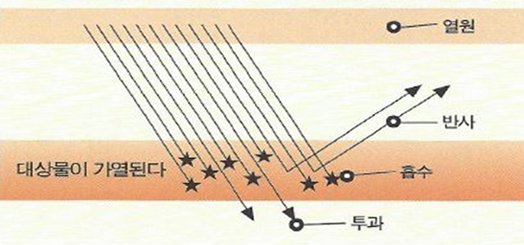

열원에서 방사된 전자파의 일종인 적외선은 가열 대상물에 도달했을 때 세가지의 현상을 발생합니다. ·표면 및 뒷면에서 반사·투과·흡수
대상물은 어떠한 특정 원적외선 파장을 흡수해서 과열됩니다. (선택 흡수 파장) 예를 들어 물, 도료나 플라스틱 등은 투과율 데이터에서 2㎛ 보다 긴 적외선 영역에서 활성화 하고, 광(光)흡수가 커집니다. 그러나 20㎛ 나 100㎛ 와 같은 장 파장 영역까지가 흡수 기열에 기여하고 있다고 할 수 없습니다

1. 물의 흡수파장에 가장 가까운 중적외선 반사

반사강도의 피크파장이 2.5~3.0㎛로 반사 에너지 90% 이상이 중적외선 파장이기 때문에 물(물을 포함하는 대상물)이나 투명체 (유리나 수지)의 가공에 최적입니다.

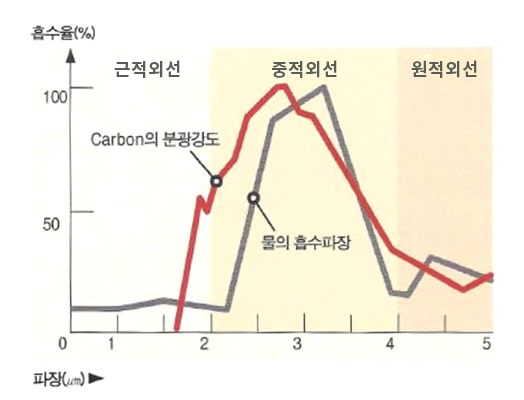

물의 적외선흡수특성과 Cabon Heater의 분광 휘도

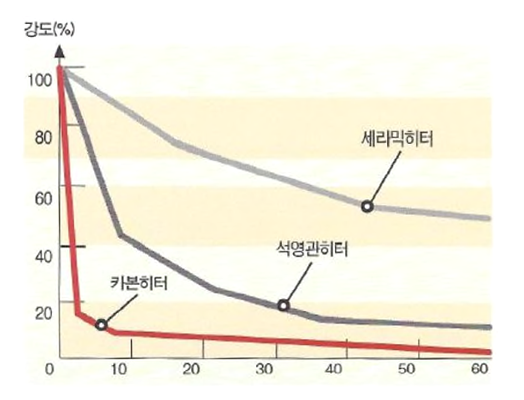

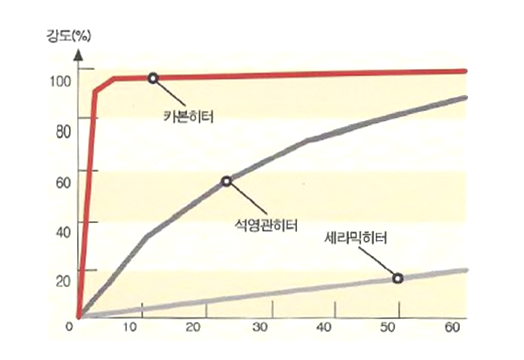

2. 3~5초 만에 최고온도에 도달

빠른시간 3~5초만에 최고온도에 도달하고 돌입전류 발생은 전혀 없습니다.

기동시간(초)

3. ON/OFF와 동시에 에너지 가동,종료

복잡한 가열 프로그램에 대응하는 세밀한 온도제어가 가능하고 금속계열 발열체와 달리, 냉온 시의 저항치 증강이 적고 돌입 전류가 전혀 발생하지 않아 특별한 보호회로는 필요 없습니다.

기동시간(초)

4. 깨끗한 방사 가열, 환경에도 착한 열원

깨끗한 친한경 열원이라 환경 오염물질 등의 자재를 일체 사용하지 않은 친환경 열원입니다.

5. 눈에 부담을 주지 않은 부드러운 발광색

색온도가 약 1,100k이라서 할로겐 램프처럼 눈부심이 없고, 숯불색으로 발광합니다.

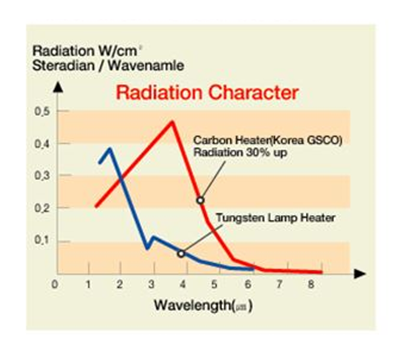

6. 방사특성표:텅스턴램프히터 대 카본히터

빨강 그래프는 카본 섬유히터의 파장대별 방사용 전력 밀도를 나타낸 것이며 파란색 그래프는 할로겐 히터 입니다. 3~4미크론 대역에서 방사율이 높게 나타나는 것을 알 수 있으며 상대적으로 할로겐은 1~2미크론 대역이 높습니다.

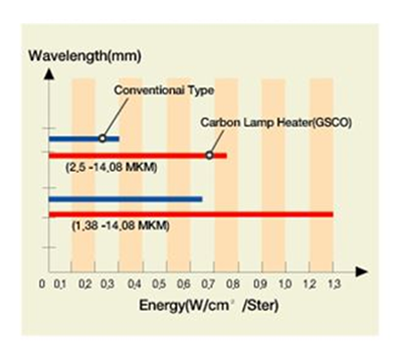

7. 파장대역내 에너지 밀도

일정 파장대역에서의 카본 섬유히터 빛 일반 히터의 에너비 밀도를 나타내는 표입니다. 1.38~14.08 대역에서는 2배, 2.5~14.08 대역에서는 2.5배나 높은 에너지 밀도를 가지는 것을 확인 할 수 있습니다. 이는 그 대역대에서의 에너지 효율이 그만큼 높다는 것입니다.
